Nếu bạn gia công các chi tiết lớn hoặc nặng, chắc hẳn bạn đã từng nghe đến máy phay cầu và máy phay giàn. Thoạt nhìn, chúng trông khá giống nhau—cả hai đều được thiết kế để gia công CNC quy mô lớn và cắt gọt các vật liệu nặng.
Nhưng đây là câu hỏi mà nhiều nhà sản xuất phải đối mặt: Bạn nên chọn loại nào?
Trong khi máy cán cầu và máy cán giàn Mặc dù có một số điểm tương đồng, cấu trúc, thiết kế chuyển động và ứng dụng phù hợp của chúng có thể khá khác nhau. Hiểu rõ những khác biệt này có thể giúp bạn lựa chọn đúng loại máy móc cho nhu cầu sản xuất của mình.
Trong hướng dẫn này, chúng ta sẽ so sánh nhanh chóng giữa máy phay cầu và máy phay giàn để giúp bạn quyết định giải pháp nào phù hợp nhất với yêu cầu gia công của mình.

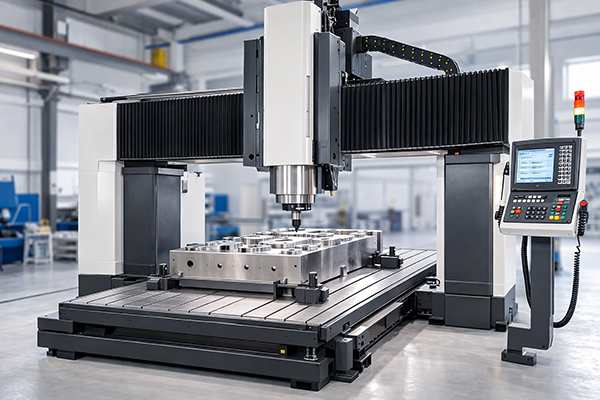

Máy nghiền cầu là một loại máy phay CNC Được thiết kế để gia công các chi tiết lớn và nặng. Máy được đặt tên theo cấu trúc của nó - hai cột đỡ một dầm ngang tạo thành một "cầu" bắc ngang bàn làm việc.
Trong hầu hết các máy phay cầu, cấu trúc cầu vẫn cố định trong khi bàn máy di chuyển, cho phép trục chính gia công các chi tiết lớn với độ ổn định và độ chính xác cao. Thiết kế này mang lại độ cứng vững cao, làm cho nó phù hợp với nhiều ứng dụng khác nhau. gia công cắt nặng và gia công bề mặt lớn.
Máy phay cầu thường được sử dụng trong các ngành công nghiệp như sản xuất khuôn mẫu, hàng không vũ trụ, ô tô và thiết bị hạng nặng, nơi các bộ phận lớn đòi hỏi cả sự ổn định và độ chính xác gia công.
Máy nghiền cầu có thể được chia thành nhiều loại tùy thuộc vào thiết kế kết cấu và hệ thống chuyển động của chúng.
Máy phay cầu có bàn di động là loại phổ biến nhất, trong đó bàn làm việc di chuyển trong khi kết cấu cầu vẫn cố định. Thiết kế này mang lại độ cứng vững tuyệt vời và lý tưởng cho việc gia công các chi tiết nặng.
Một loại phổ biến khác là máy phay cầu di động, trong đó cầu máy di chuyển dọc theo thân máy trong khi bàn máy vẫn cố định. Cấu hình này thường được sử dụng để gia công các chi tiết rất lớn vì phôi có thể được giữ cố định trong suốt quá trình gia công.
Cấu trúc chính của một máy phay cầu thường bao gồm hai cột đứng, một dầm ngang (cầu), một bàn làm việc và một đầu trục chính.
Hai cột đỡ thanh ngang, tạo thành khung chắc chắn phía trên bàn làm việc. Trục chính di chuyển dọc theo các trục X, Y và Z, cho phép máy thực hiện nhiều thao tác phay khác nhau như phay bề mặt, xẻ rãnh và gia công định hình.
Cấu trúc dạng cầu này giúp duy trì độ cứng cao và độ chính xác gia công ổn định, đặc biệt khi làm việc với các chi tiết kim loại lớn.
Nhiều nhà sản xuất lựa chọn máy phay cầu vì chúng mang lại sự cân bằng tốt giữa khả năng gia công, độ ổn định và độ chính xác.
Máy phay cầu đặc biệt phù hợp khi:
Chi tiết gia công có kích thước lớn nhưng không quá khổ.
Quá trình gia công đòi hỏi độ cứng vững cao và khả năng cắt ổn định.
Các vật liệu nặng như thép hoặc gang cần được gia công.
Nhờ những ưu điểm này, máy phay cầu được sử dụng rộng rãi để sản xuất khuôn mẫu, các bộ phận kết cấu, đế máy và các chi tiết cơ khí lớn.
Thuận lợi | Nhược điểm |
Độ cứng cao và hiệu suất cắt ổn định | Cần một không gian lắp đặt tương đối lớn. |
Thích hợp cho các chi tiết gia công lớn và nặng. | Chi phí máy cao hơn so với các trung tâm gia công tiêu chuẩn. |
Độ chính xác gia công tốt cho các bề mặt lớn. | Vận chuyển và lắp đặt có thể phức tạp. |
Lý tưởng cho các hoạt động phay hạng nặng. | Việc bảo trì có thể yêu cầu kỹ thuật viên có kinh nghiệm. |
A máy nghiền giàn là một máy phay CNC cỡ lớn được thiết kế để gia công. phôi gia công rất lớn hoặc nặngCấu trúc của nó gồm hai cột dọc được nối với nhau bằng một thanh ngang, tạo thành khung giàn di chuyển trên bệ máy.
Không giống như một số máy phay cầu có bàn máy di chuyển, nhiều máy phay giàn sử dụng cấu trúc giàn di động, nghĩa là toàn bộ giàn di chuyển dọc theo thân máy trong khi phôi vẫn cố định trên bàn. Thiết kế này giúp gia công các chi tiết cực lớn dễ dàng hơn mà không cần di chuyển phôi trong quá trình cắt.
Nhờ phạm vi gia công rộng và độ cứng vững cao, máy phay giàn được sử dụng rộng rãi trong các ngành công nghiệp như hàng không vũ trụ, đóng tàu, thiết bị năng lượng và sản xuất máy móc hạng nặng.
Máy phay giàn có thể được phân loại dựa trên thiết kế cấu trúc và khả năng gia công của chúng.
Kiểu bàn di chuyển khung giàn cố định giữ cho cấu trúc khung giàn đứng yên trong khi bàn làm việc di chuyển trong quá trình gia công. Thiết kế này mang lại độ cứng vững tốt và hiệu suất cắt ổn định.
Một thiết kế phổ biến khác là máy phay giàn di động, trong đó khung giàn di chuyển dọc theo thân máy trong khi phôi vẫn cố định. Loại máy này lý tưởng để gia công các chi tiết rất lớn và nặng.
Ngoài ra còn có Máy phay giàn 5 trụcChúng cho phép gia công nhiều bề mặt phức tạp và thường được sử dụng cho các bộ phận hàng không vũ trụ hoặc sản xuất khuôn mẫu.
Cấu trúc của một máy phay giàn thường bao gồm hai cột dọc, một dầm ngang, một đầu trục chính, một bệ máy lớn và một bàn làm việc.
Khung giàn di chuyển dọc theo bàn máy, trong khi trục chính di chuyển dọc theo dầm ngang và trục đứng để thực hiện các thao tác cắt. Cấu trúc này cung cấp không gian làm việc lớn và độ cứng vững cao cho máy, thích hợp cho các công việc gia công hạng nặng.
Các nhà sản xuất thường lựa chọn máy phay giàn khi cần gia công các chi tiết rất lớn hoặc các bộ phận cực kỳ nặng.
Máy phay giàn là lựa chọn tốt khi:
Chi tiết gia công rất lớn hoặc khó di chuyển.
Quá trình gia công đòi hỏi phạm vi di chuyển lớn.
Cần có khả năng cắt mạnh mẽ và gia công ổn định.
Nhờ những khả năng này, máy phay giàn được sử dụng rộng rãi để gia công các khuôn mẫu lớn, các bộ phận cấu trúc máy bay, các bộ phận của tuabin gió và các cấu trúc thiết bị hạng nặng.
Thuận lợi | Nhược điểm |
Năng lực gia công rất lớn | Chi phí mua hàng cao hơn |
Độ cứng tuyệt vời cho việc cắt vật nặng. | Cần có không gian nhà xưởng rộng lớn. |
Thích hợp cho các chi tiết gia công có kích thước lớn. | Việc lắp đặt có thể phức tạp. |
Có thể hỗ trợ gia công đa trục | Yêu cầu bảo trì cao hơn |
Thoạt nhìn, máy phay cầu và máy phay giàn có vẻ khá giống nhau. Cả hai đều được thiết kế để gia công các chi tiết lớn và đều có cấu trúc hai cột. Tuy nhiên, khi xem xét kỹ hơn, một số điểm khác biệt chính sẽ xuất hiện về cấu trúc, công suất, lắp đặt và chi phí.
Hiểu rõ những điểm khác biệt này có thể giúp các nhà sản xuất lựa chọn loại máy phù hợp hơn với nhu cầu sản xuất của họ.
Sự khác biệt lớn nhất nằm ở cách máy di chuyển trong quá trình gia công.
Máy phay cầu thường có cấu trúc cầu cố định với bàn làm việc di động, nghĩa là phôi di chuyển trong quá trình gia công trong khi cầu vẫn giữ nguyên vị trí.
Ngược lại, máy phay kiểu giàn thường sử dụng khung giàn di động chạy dọc theo thân máy, trong khi phôi vẫn cố định trên bàn máy. Thiết kế này đặc biệt hữu ích cho việc gia công các chi tiết cực lớn hoặc nặng, khó di chuyển.
Máy phay cầu thường thích hợp cho các chi tiết gia công lớn, mang lại độ cứng vững tốt và hiệu suất cắt ổn định.
Máy phay giàn thường có phạm vi gia công lớn hơn, do đó phù hợp hơn cho các chi tiết cực lớn như cấu trúc máy bay, các bộ phận của thiết bị năng lượng gió hoặc đế máy móc hạng nặng.
Trong nhiều trường hợp, máy phay cầu có giá cả phải chăng hơn một chút so với máy phay giàn có phạm vi gia công tương tự.
Máy phay giàn thường yêu cầu kết cấu máy lớn hơn và phạm vi di chuyển dài hơn, điều này có thể làm tăng cả chi phí sản xuất và lắp đặt.
Máy phay cầu thường dễ lắp đặt hơn vì cấu trúc của chúng nhỏ gọn hơn.
Máy phay giàn thường yêu cầu móng lớn hơn và lắp ráp phức tạp hơn, đặc biệt là đối với các máy móc rất lớn được thiết kế cho các ứng dụng công nghiệp nặng.
Máy phay cầu thường dễ bảo trì hơn nhờ hệ thống chuyển động đơn giản hơn và các bộ phận cấu trúc nhỏ hơn.
Do kích thước lớn và cấu trúc khung giàn di động, máy phay giàn có thể cần bảo trì và bảo dưỡng chuyên biệt hơn, đặc biệt là đối với các máy công nghiệp quy mô lớn.
Tính năng | Nhà máy cầu | Máy nghiền giàn |
Kết cấu | Cầu cố định có bàn di động | Di chuyển cần trục trên bàn cố định |
chuyển động phôi | Chi tiết gia công di chuyển | Vật gia công thường được giữ cố định. |
Khả năng gia công | Phần lớn | Các bộ phận cực lớn |
Lắp đặt | Lắp đặt dễ dàng hơn | Lắp đặt phức tạp hơn |
Trị giá | Nhìn chung thấp hơn | Thường cao hơn |
Các ngành công nghiệp điển hình | Khuôn mẫu, ô tô, máy móc | Hàng không vũ trụ, đóng tàu, thiết bị hạng nặng |
Vậy, bạn nên chọn máy phay cầu hay máy phay giàn? Câu trả lời thực sự phụ thuộc vào nhu cầu gia công của bạn. Cả hai loại máy đều được thiết kế để gia công các chi tiết lớn, nhưng sự lựa chọn đúng đắn thường phụ thuộc vào một vài yếu tố thực tế.
Trước tiên, hãy nghĩ xem bạn dự định gia công loại chi tiết nào.
Máy phay cầu thường được sử dụng để gia công khuôn mẫu, đế máy và các bộ phận kết cấu, nơi yêu cầu độ cứng cao và khả năng cắt ổn định.
Máy phay giàn phù hợp hơn cho việc gia công các chi tiết rất lớn, chẳng hạn như kết cấu hàng không vũ trụ, các bộ phận của tuabin gió và khung thiết bị hạng nặng.
Kích thước và trọng lượng của phôi gia công là một trong những yếu tố quan trọng nhất.
Nếu các chi tiết có kích thước lớn nhưng vẫn dễ di chuyển, máy phay cầu có thể xử lý chúng một cách hiệu quả.
Tuy nhiên, nếu các chi tiết quá lớn hoặc quá nặng, máy phay giàn có thể là lựa chọn tốt hơn vì phôi có thể được giữ cố định trong quá trình gia công.
Các dự án khác nhau có thể yêu cầu các khả năng máy móc khác nhau.
Ví dụ, một số ứng dụng yêu cầu gia công đa trục, tốc độ trục chính cao hoặc kho chứa dụng cụ lớn hơn. Việc đánh giá cấu hình máy giúp đảm bảo thiết bị đáp ứng yêu cầu sản xuất của bạn.
Đầu tư máy móc cũng là một yếu tố quan trọng cần xem xét.
Máy phay cầu thường có chi phí đầu tư ban đầu thấp hơn, trong khi máy phay giàn có thể tốn kém hơn do cấu trúc lớn hơn và khả năng gia công cao hơn. Việc lựa chọn máy phù hợp với cả nhu cầu sản xuất và ngân sách của bạn là điều rất quan trọng.
Điều quan trọng nữa là phải xem xét chi phí vận hành dài hạn. Điều này bao gồm chi phí bảo trì, tiêu thụ năng lượng và tuổi thọ tổng thể của máy móc.
Việc lựa chọn máy móc phù hợp có thể cải thiện năng suất và giảm thời gian ngừng hoạt động, giúp nhà máy của bạn đạt được lợi tức đầu tư (ROI) tốt hơn theo thời gian.
Máy phay cầu trục có giống với máy phay giàn không?
Không hẳn vậy. Mặc dù cả hai loại máy đều sử dụng cấu trúc cột đôi và được thiết kế để gia công các chi tiết lớn, nhưng hệ thống chuyển động của chúng lại khác nhau. Máy phay cầu thường sử dụng bàn di động, trong khi máy phay giàn thường sử dụng khung giàn di động di chuyển phía trên phôi.
Máy nào tốt hơn để gia công các chi tiết rất lớn?
Đối với các chi tiết gia công cực lớn hoặc nặng, máy phay giàn thường là lựa chọn tốt hơn. Vì chi tiết gia công được cố định trên bàn máy, nên máy có thể xử lý các chi tiết quá khổ dễ dàng hơn mà không cần di chuyển chi tiết trong quá trình gia công.
Máy phay cầu có phù hợp cho gia công cơ khí hạng nặng không?
Đúng vậy. Máy phay cầu nổi tiếng với độ cứng cao và hiệu suất cắt ổn định, thích hợp cho các hoạt động phay tải nặng, đặc biệt trong các ngành công nghiệp như sản xuất khuôn mẫu và sản xuất máy móc nói chung.
Máy phay giàn có đắt hơn máy phay cầu không?
Trong hầu hết các trường hợp, máy phay giàn thường đắt hơn vì chúng thường có cấu trúc lớn hơn, phạm vi di chuyển dài hơn và yêu cầu lắp đặt cao hơn. Tuy nhiên, chúng cũng cung cấp khả năng gia công lớn hơn.
Những ngành công nghiệp nào thường sử dụng máy phay cầu và máy phay giàn?
Máy phay cầu thường được sử dụng trong sản xuất khuôn mẫu, sản xuất ô tô và sản xuất thiết bị cơ khí.
Máy phay giàn được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi gia công các chi tiết rất lớn, chẳng hạn như hàng không vũ trụ, đóng tàu, năng lượng gió và sản xuất máy móc hạng nặng.
Cả máy phay cầu trục và máy phay giàn đều là những giải pháp mạnh mẽ để gia công các chi tiết lớn và nặng. Mặc dù chúng có một số điểm tương đồng về cấu trúc và khả năng, nhưng sự khác biệt về thiết kế, năng lực gia công và yêu cầu lắp đặt khiến mỗi loại máy phù hợp hơn với các ứng dụng cụ thể.
Nhìn chung, máy phay cầu trục lý tưởng cho các chi tiết lớn vẫn yêu cầu độ cứng cao và hiệu suất cắt ổn định, trong khi máy phay giàn phù hợp hơn cho các chi tiết rất lớn hoặc quá khổ, nơi phôi cần được giữ cố định trong quá trình gia công.
Không có máy móc nào là "tốt nhất" tuyệt đối — sự lựa chọn phù hợp phụ thuộc vào kích thước phôi, yêu cầu gia công và môi trường sản xuất của bạn.
Nếu bạn không chắc chắn giải pháp nào phù hợp với dự án của mình, việc hợp tác với nhà sản xuất máy CNC giàu kinh nghiệm có thể giúp bạn lựa chọn thiết bị phù hợp nhất với nhu cầu sản xuất của mình.
